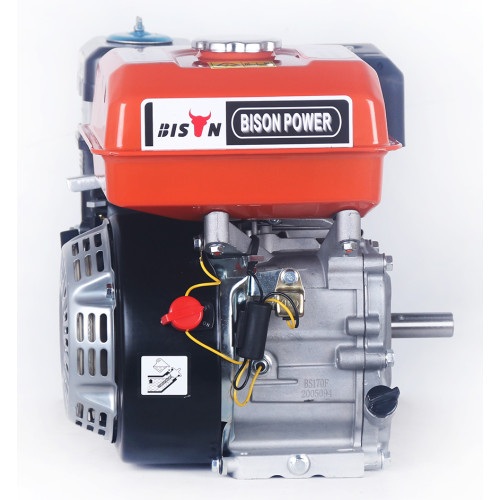

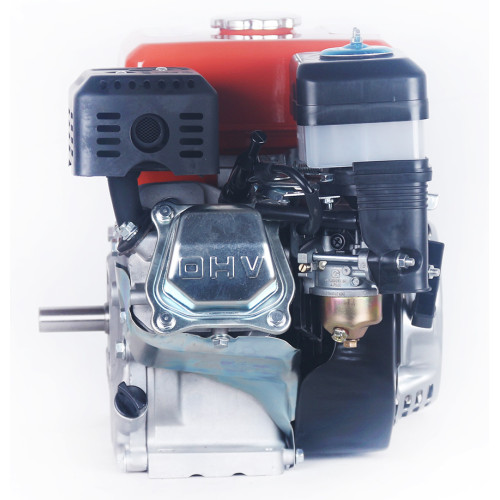

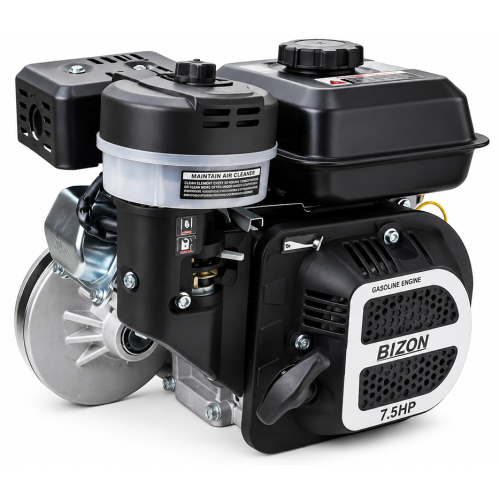

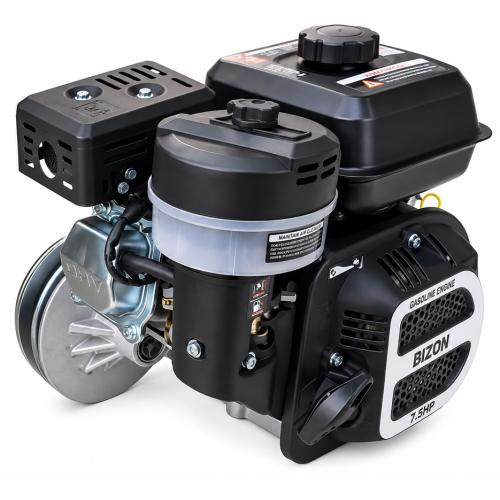

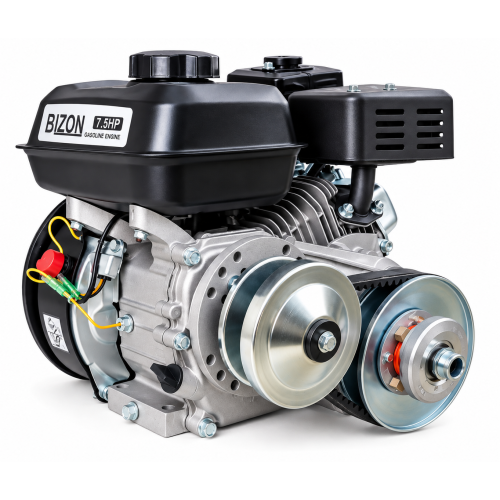

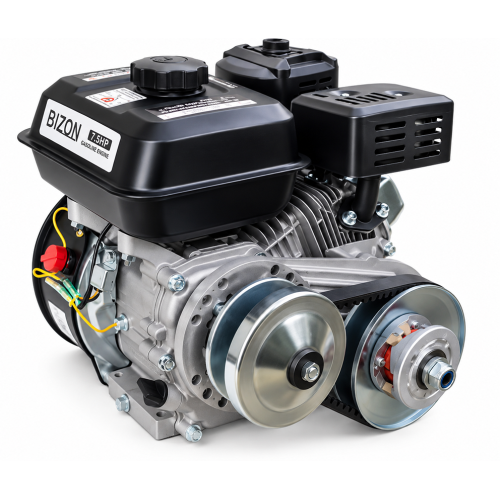

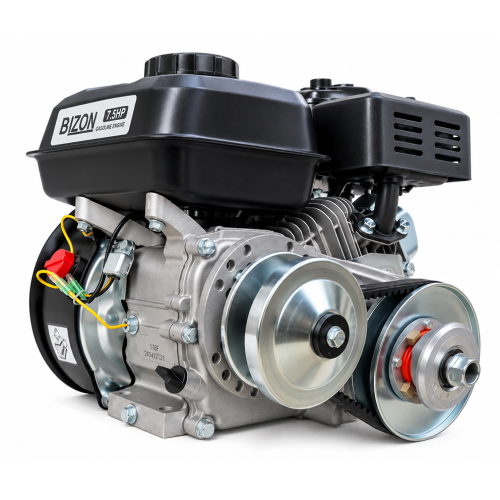

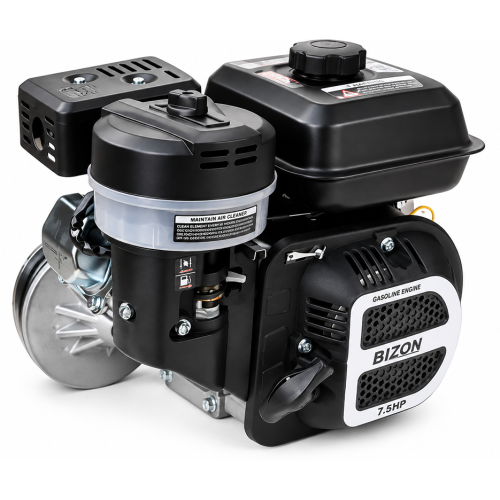

Двигатель Bizon BS170F-Q 7,5 л.с. с вариатором TAV2-30 (30 Series), вал 19 мм

Bizon BS170F-Q — бензиновый 4-тактный двигатель мощностью 7,5 л.с. и рабочим объёмом 212 см³, укомплектованный вариатором TAV2-30 (30 Series). Главная особенность данной версии — выходной шпоночный вал диаметром 19 мм с рабочей длиной 68 мм, специально подходящий для установки вариатора.

Двигатель Bizon 170F-Q специально для установки вариатора

При выборе двигателя для установки вариатора важно учитывать не только диаметр выходного вала, но и его рабочую длину. Именно от этого параметра зависит возможность правильной установки и надёжной фиксации ведущего шкива вариатора.

У многих стандартных бензиновых двигателей аналогичного класса рабочая длина вала составляет около 52–58 мм. Для установки некоторых вариаторов такой длины недостаточно. В результате владельцу приходится самостоятельно удлинять вал, изготавливать переходники или выполнять токарные и сварочные работы.

Bizon BS170F-Q избавляет от этой проблемы. Двигатель имеет шпоночный вал диаметром 19 мм и рабочей длиной 68 мм. Такой размер позволяет установить соответствующий вариатор непосредственно на вал двигателя без его удлинения и сложных механических доработок.

Это особенно удобно при создании самодельной техники. Достаточно установить двигатель на раму, закрепить вариатор и подключить привод — не требуется предварительно переделывать или удлинять штатный вал двигателя.

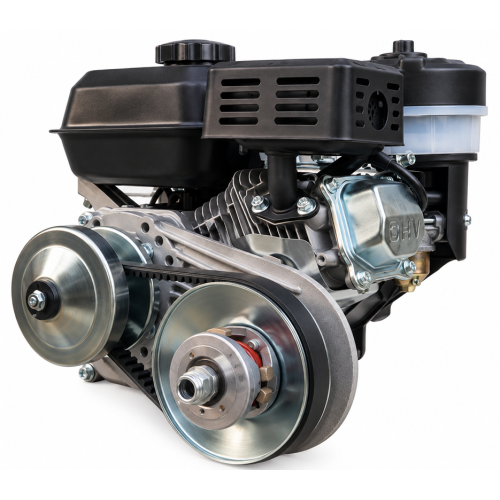

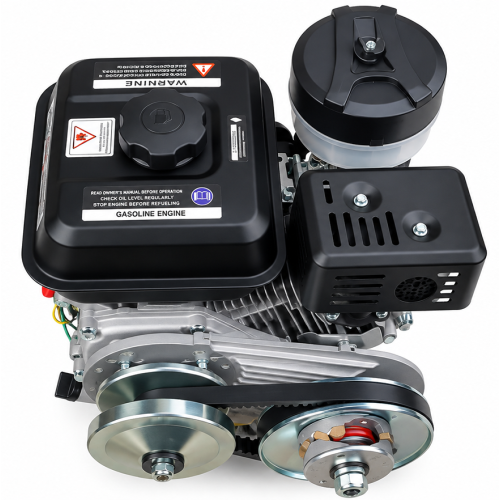

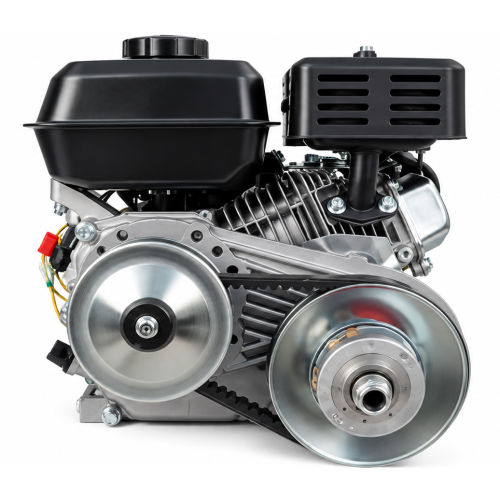

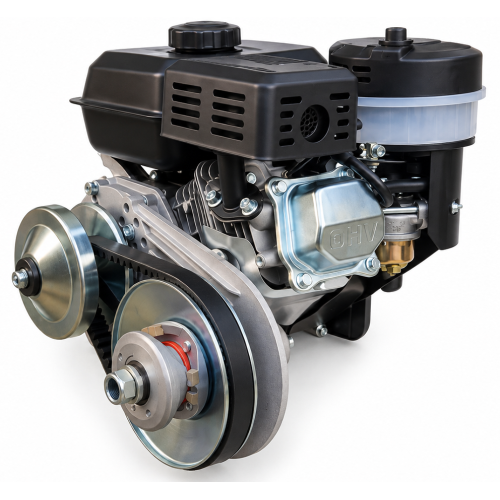

Вариатор TAV2-30 — 30 серия

Двигатель укомплектован вариатором TAV2-30 (30 Series). Это автоматическая клиноременная трансмиссия, которая изменяет передаточное отношение в зависимости от оборотов двигателя и нагрузки.

На холостом ходу вариатор не передаёт вращение на рабочий механизм. При увеличении оборотов происходит плавное включение привода, после чего передаточное отношение автоматически изменяется по мере увеличения или снижения скорости.

По принципу работы такая система напоминает автоматическую трансмиссию: оператору не требуется вручную переключать передачи. Для управления достаточно изменять обороты двигателя, а вариатор самостоятельно регулирует передачу мощности.

Почему важна длина вала 68 мм

• Диаметр вала — 19 мм.
• Рабочая длина вала — 68 мм.
• Вал выполнен под шпонку.
• Длины вала достаточно для установки ведущего вариатора.
• Не требуется удлинять штатный вал двигателя.
• Не нужны сварочные работы для наращивания вала.
• Не требуется изготовление сложного переходного удлинителя.
• Установка вариатора значительно упрощается.

Важно: при выборе двигателя под вариатор необходимо обязательно учитывать диаметр и рабочую длину выходного вала. Даже если диаметр подходит, недостаточная длина вала может сделать установку ведущего шкива невозможной без дополнительной доработки.

Основные преимущества Bizon BS170F-Q

• Мощность двигателя — 7,5 л.с.;
• рабочий объём — 212 см³;
• вариатор TAV2-30, 30 Series;
• шпоночный вал диаметром 19 мм;
• рабочая длина вала 68 мм;
• двигатель подходит для непосредственной установки вариатора;
• не требуется удлинение штатного вала;
• воздушное принудительное охлаждение;
• воздушный фильтр с масляной ванной;
• датчик низкого уровня масла;
• ручной запуск;
• подходит для различных самодельных транспортных средств и оборудования.

Где применяется двигатель с вариатором

Bizon BS170F-Q с вариатором TAV2-30 подходит для создания и переоборудования различной техники, где требуется компактный бензиновый двигатель с автоматической передачей мощности. Такой двигатель используют для изготовления картингов, багги, бензиновых самокатов, трициклов, снегоходов и мотособак. Его также можно устанавливать на самодельные мотоциклы, вездеходы и другую лёгкую транспортную технику.

Двигатель с вариатором хорошо подходит для переоборудования техники типа «Муравей», в том числе грузовых трициклов. Благодаря вариатору не требуется устанавливать обычную механическую коробку передач: трогание происходит плавно, а передаточное отношение изменяется автоматически в зависимости от оборотов двигателя.

В сельскохозяйственной и хозяйственной технике двигатель может применяться на мотоблоках, мотокультиваторах, измельчителях, щепорезах, дровоколах, пилорамах и различных самодельных установках. Конкретная возможность применения зависит от конструкции техники, нагрузки и параметров привода.

Технические характеристики

Преимущество перед стандартными двигателями

Если двигатель приобретается специально для установки вариатора, длина выходного вала становится одним из ключевых параметров. Недостаточная длина может привести к тому, что ведущий шкив невозможно будет установить на необходимую глубину и надёжно зафиксировать.

В Bizon BS170F-Q эта особенность уже учтена. Рабочая длина шпоночного вала составляет 68 мм, а диаметр — 19 мм. Благодаря этому двигатель подходит для установки соответствующей версии вариатора TAV2-30 без удлинения штатного вала.

Покупателю не требуется самостоятельно переделывать вал, выполнять сварочные работы или заказывать у токаря специальный удлинитель. Это существенно упрощает монтаж двигателя и сокращает время, необходимое для сборки самодельной техники.

Двигатель Bizon BS170F-Q с вариатором TAV2-30 для самоделок

Bizon BS170F-Q 7,5 л.с. с вариатором TAV2-30 — практичный вариант для тех, кто собирает технику самостоятельно и хочет использовать автоматическую вариаторную передачу без сложной переделки выходного вала двигателя.

Благодаря валу диаметром 19 мм и рабочей длине 68 мм двигатель хорошо подходит для проектов, где вариатор устанавливается непосредственно на коленчатый вал двигателя.

Такую комплектацию можно рассматривать для картинга, багги, бензинового самоката, трицикла, мотособаки, снегохода, техники типа «Муравей», мотоблока, культиватора и различных самодельных машин и механизмов.

Перед покупкой рекомендуется проверить размеры посадочного места, диаметр и рабочую длину вала, направление вращения и соответствие выбранного вариатора конкретной конструкции техники.
