На смену стародавнему блоку, пришёл шкив под ремень. В чем же их отличие и предназначение. Блок, по функциональности напоминает наше изделие, но имеет иное назначение. В его обязанность входит простое поддержание направления движения каната, или троса. Он четко не фиксируется, а движется на оси свободно, в любом из заданных направлений.

Шкив под ремень.

Придерживается правильной формы круга с канавкой, или чередой пазов по окружности. В центре расположено отверстие под определенный вал двигателя – это может быть конус, или цилиндр. Последний подразделяется под шлицевое и шпоночное крепление.

1. Шкив под шлицевой крепеж широко применялся и пользовался особым спросом. Соединение включает плотное соприкосновение и фиксацию болтом. Надежность; за счет множества точек соприкосновения. Область применения – это шкив на мотоблок с ременным приводом.

Недостаток – это слишком высокая цена. В производстве нужно задействовать больше трудочасов. Второй недочет – это слишком короткий вал на мощных моторах. В большинстве случаев он имеет длину 33 мм, что слишком мало. Не остается места для размещения самого элемента привода. Лишь на бензо-двигателях с силой 6.5 и 7 л.с. Выход хвостовика соответствует нормам. Его длина 56-58 мм.

2. Шкив под конус. Пользуется огромной популярностью на всевозможной технике, его ставят на электромоторы, бензиновые и дизельные агрегаты. Огромный плюс комбинации — это плотное насаживание шкива на конусный вал. Сфера использования довольно обширная. Встречаются на оборудование, и на транспортных средствах.

Недочет кроется в производстве. Оно обходится на порядок дороже, нежели у цилиндрического соединения. В дополнение, нужно учитывать различие конусообразных валов, конфигурация не позволяет произвести взаимозаменяемость, одной модели на другую.

3. Шкив на вал под шпонку. В данный промежуток времени он является самым популярным и пользуется неоспоримым преимуществом у потребителя. Его надежность уже давно доказана. Простота в производстве, ключевой момент от которого цена на шкив, остается доступной для потребителя. Следующий плюс – это возможность легкой замены с одного на другой. Остается только учитывать диаметр вала.

Отрицательная сторона медали – это одно ключевое крепление, которое может быть повреждено при высоких нагрузках и малой толщине рабочего тела.

Технология производства

• Наиболее встречаемая – это литьё.
• Штамповка, недорогое решение массового изготовления
• Реже всего встречается кованая конструкция
• Печать по средствам 3D принтера
• Механическое – это обработка болванки метала на токарном станке

Материал, из которого выполнен шкив, отличается по вязкости и прочности. Также разнится и назначение где стоит использовать тот, или иной продукт без вреда для себя и техники на которой он играет ключевую роль.

• На бытовой технике, где отсутствует нагрузка, будет достаточно пластмассы, или подобных материалов.
• Шкив для минитрактора, мотоблока с охлаждением жидкостью. Для такого вида техники, предпочтительно применять чугун. Такой шкив крепится на маховом колесе, фиксируется несколькими болтами.
• Шкив для дровокола, веткоруба, пресса, транспортировочной ленты – это металл.
• Алюминий уместен при высоких оборотах двигателя, где нужно добиться интенсивности движения и избежать воздействий весом, на коленчатый-вал.
• Магний и титан – это сверхпрочные материалы, рассчитанный на действие в составе высокотехнологического оборудования, где не может быть допущена малейшая погрешность.

Структура может отличаться. Он может быть выполнен под 1 ремень, или иметь на себе 2 ручья, 3-р. Могут быть как под идентичный профиль, так иметь разную посадку ремешков.

Не редкость встречаются шкивы с разным внешним диаметром, выполненные в виде пирамиды, где присутствует несколько размеров бороздок. Такая конструктивная особенность, позволят изменять темп движения ведомого колеса.

Конструкция шкивов

• Цельные, изготовленные из однородного материала
• Шкивы с обгонной муфтой. Этот вариант интенсивно набирает популярность среди пользователей. Причина в том, что механизм внутри вариатора, исключает движение привода, на холостом ходу движка.

Посадка может быть под целый ряд ремней, они характеризуются формой и материалом. Расходятся по задачам и принципу работы. Одна из наиболее распространенных посадок это шкив под клиновой ремень профиля А, Б. Они встречаются на различных силовых установках и спец/сельхозтехнике. Менее распространенные – это Z,C, D и E.

Шкив под профиль А (A)

Этот подвид изделия, встречается на такой технике, как культиватор, циркулярная пила, измельчитель кормов, дровокол. Его ставят на небольших деревообрабатывающих станках и различных автономных установках. Ширина бороздки 13мм.

Шкив под профиль Б (B)

Используется на агрегатах с большей мощностью. Предназначен для эксплуатации под большими нагрузками, нежели предыдущий вариант. Отличие в ширине самого паза, здесь он 17мм.

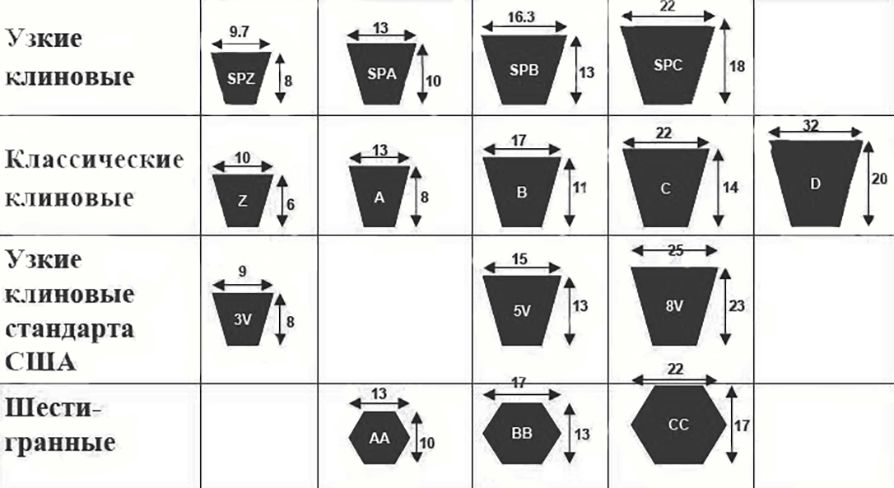

Ширина посадочного размера ремня

• (О) Z – 10мм                   8.5мм
• (А)A – 13мм                    11мм
• (Б) B – 17мм                   14мм
• (В) C – 19мм                   19мм
• (Г) D – 32мм                  27мм
• (Д) E – 40мм                  32мм

Моторы, на которые можно установить любой из выбранных вами шкивов. В нашем ассортименте имеются бензиновые двигатели с мощностью от 6.5 л.с. и до 22л.с. Дизельные двигателя, с силой от 4.2лс. В этой категории, находятся движки с воздушным и водяным охлаждением. Они различаются конструктивно, в связи с этим, шкивы отличаются по своим параметрам и посадке.

Балансировка шкивов производится при снятии ненужного количества материала. Проще всего – это сделать путем сверления отверстий. Примечательно, что по этой технологии, можно задействовать электромагнитный датчик на тахометр и фиксировать скорость движения вала.

Настроить шкив с центробежной муфтой сцепления, будет несколько сложней. Проще приобрести запасные колодки, или нужные для ремонта пружины. Заменив их на новые, вы приведете деталь в полную боевую готовность.
